一、整車要求

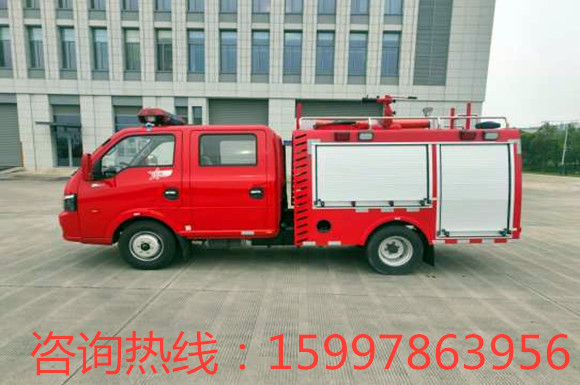

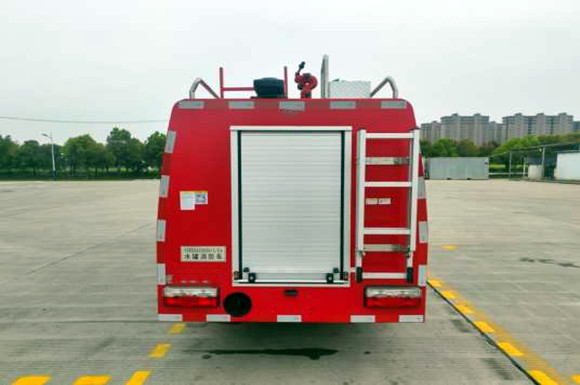

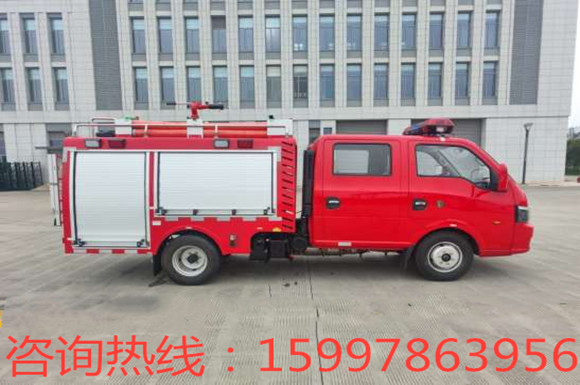

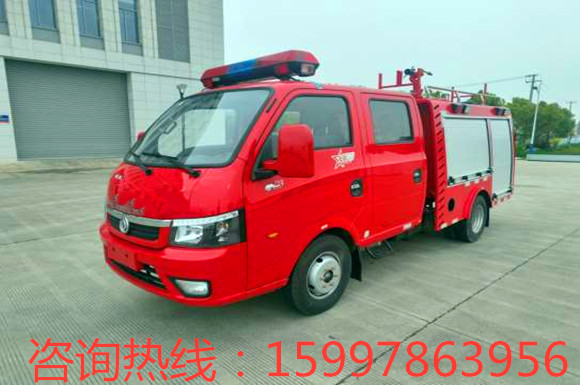

消防車東風途逸水罐消防車是由二類汽車底盤、水罐、水泵、管路、儀表電路系統等部件組成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式，罐體材質為優質碳鋼板，罐體內部做防腐處理，載水 1.0 立方。該車裝備上海茸CB10/20

消防泵，成都威斯特 PS8/20W 型消防炮。

二、整車主要參數
外廓尺寸：5685x1760x2600mm；最大總質量：4345kg；額定載質量：1000kg；整備質量：2970kg；載液量：1000L；最高車速：100km/h；水泵額定流量：20L/s@1.0MPa；消防炮額流量：20L/s@0.8MPa；水炮射程：≥50m；接近角/離去角：21°/ 17°
整車型號：YZR5042GXFSG10/E6 型。

三、底盤主要參數
型 號：EQ1040D16DC 東風途逸國六底盤；驅動型式：4×2；軸 距：3000mm；最高車速：110km/h；發動機型號：Q23-95E60；額定功率：70KW；發動機排量：2300ml；總 質 量：4495kg。

四、駕駛室
結構：原裝平頭、四開門雙排駕駛室。座位設置：前排 2 人（含駕駛員）+后排 3 人；設備：除原車設備外，加裝有 100W 警報器、取力器控制開關及警燈控制盒。
五、容罐
容 量：水 1000L；材 質：水罐采用優質碳鋼板，罐體內部進行防腐；處理，水罐底板 4mm 碳鋼板，水罐側板及封板 3mm 碳；鋼板，水罐頂板 3mm 碳鋼花紋板；結 構：鋼板焊接式；設 備： 1 個人口蓋，帶有快速鎖緊及開啟裝置；1 個溢流裝置；1 個液位指示計； 1 個排污口，手動閥控制；技術要求：符合 XF39《消防車消防要求和試驗方法 》的有關規定。

六、消防泵
型 號：上海茸申 CB10/20 常壓消防泵。流 量：20L/s；壓 力：1.0Mpa；最大吸深：7m；引水時間：≤60s；真空泵形式：活塞式；安裝形式：后置式。
七、管路系統
罐體管路材質為優質無縫鋼管，通過法蘭與各部件連接。罐出水管路：設有 1 個 DN100 的罐出水管路，水由罐體進入消防泵，裝有 1 只 DN100；手動蝶閥，通過 DN100 撓性接頭連接水罐與消防泵。外進水管路：消防泵后部有一個外進水口，外接 100 吸水管，內扣式管牙接口（KM100捫蓋密封）；出水管路：消防泵左右各有 1 個 DN65 的常壓出水口。1 個 DN80 的炮管路，采用 DN80 撓性接頭，用 DN80 炮球閥控制。注水管路： ※ 左右各一個 DN65 外注水口（內扣管牙式接口）； 1 個 DN65 罐注水管路，可通過消防泵直接向罐內注水；放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

八、取力器
型 式：夾心式(全功率)；操 縱：電磁閥控制（電動操控）；潤滑方式：飛濺式油潤滑。

九、消防炮
型 號：成都威斯特 PS8/20W 型；流 量：20L/s；射程(水)：≥55 m；壓 力：0.8MPa；回轉角度：水平 360°，俯仰-18°～80°。
十、器材箱
材 質：器材箱骨架為優質碳鋼；后泵房骨架為優質碳鋼；內蒙板為氧化鋁合金花紋板粘結結構。結 構：前部器材箱全鋼框架焊接結構；后泵房全焊接結構；車身左右兩側各 2 扇、后側 1 扇鋁合金卷簾門，輕便可靠、噪聲小。器材布置原則按戰斗編成和戰斗展開設計器材集成；按人體工程學原理設計各種器材托架；按使用邏輯關系和使用頻率放置器材；站在地面或踏板上 2 個動作內取用任何器材。

十一、電器系統
※ 駕駛室頂部配備長排豪華紅紅 LED 警燈※ 整車后頂部安裝 50W LED 消防探照燈 1 個，360 度遙控轉動。※ 車輛尾部安裝可折疊式爬梯。※ 車輛兩側上方各配有 2 個紅色爆閃燈及 2 個側照明燈，，兩側各一只轉向燈，器材箱、泵房內均裝有照明燈，符合 GB4785 規定。※ 警報器功率為 100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制器件安裝在駕駛室內。※ 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、液位計、電源總開關及器材箱燈開關等。
CB10/20 常壓水罐消防車。
